高铁无砟轨道排水施工工法，赋能工程可视化管理

在高铁运营维护领域，无砟轨道路基线间积水问题长期威胁线路安全。中铁四院集团工程建设有限责任公司研发的 “运营高铁无砟轨道路基线间狭窄空间微型顶管精准控制施工工法”，成功攻克技术难题。武汉大田影视文化公司凭借专业动画制作能力，将这一复杂工法转化为直观、精准的可视化内容，为工程技术推广与施工管理提供强大助力。

该工法采用低功率小型顶管设备螺旋钻进成孔并跟进顶管，在线路运营状态下实现积水引排。然而，其涉及的狭窄空间作业、多步骤施工工艺以及对轨道结构的零干扰要求，使技术传播与施工交底面临挑战。大田影视深度参与工法动画制作，基于详实的技术资料，运用 BIM 建模与三维动画技术，构建 1:1 高精度施工场景模型。从工作井开挖到排水管安装，每个环节的设备操作、工艺细节均以毫米级精度还原，确保动画内容与实际施工高度契合。

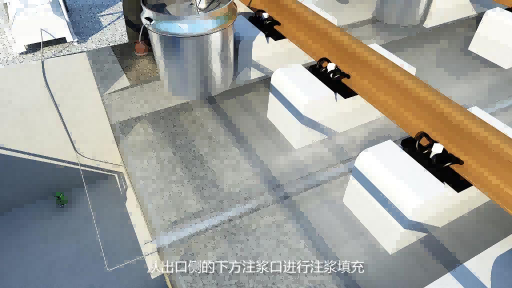

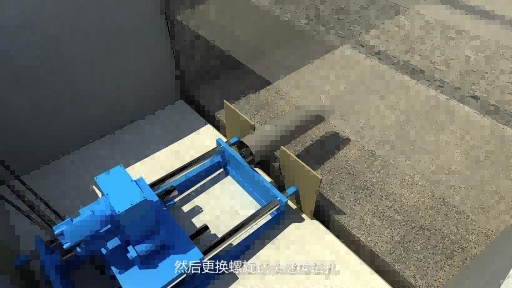

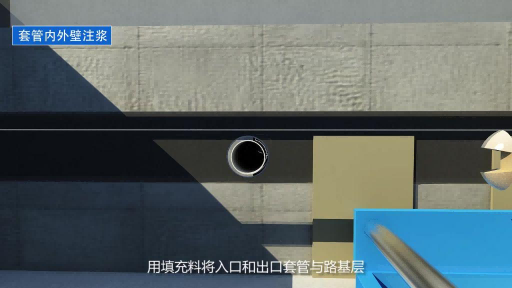

在施工流程展示上，动画发挥独特优势。施工准备阶段，通过动画演示轨道变形监测监控体系的搭建过程，将抽象的数据采集与分析系统直观呈现；工作井开挖环节，动画以剖面视角展示人工开挖步骤与弃渣运输路径；顶管施工作为核心工艺，动画采用多维度视角切换，细致展示钻头钻进、套管跟进、设备调试等关键操作。例如，在顶管跟进过程中，动画实时标注钻进深度、套管安装位置等参数，配合文字说明，使施工人员快速掌握 “钻 - 换 - 顶” 循环作业要点。

工法的技术优势也通过动画得到充分彰显。针对 “占用天窗时间短”“不影响轨道结构” 等特点，动画模拟施工过程中轨道变形数据变化曲线，直观呈现工法对运营安全的保障作用；对四项实用新型专利技术，如顶管设备定位装置，动画拆解其内部结构与工作原理，通过动态演示展示专利技术如何实现精准施工。这些可视化内容不仅助力技术交底，更为工法的推广应用提供了极具说服力的展示素材。

大田影视制作的施工工法动画已在沪杭高铁、金温铁路等项目中发挥重要作用。施工团队通过观看动画提前熟悉工艺流程，减少现场操作失误；技术研讨时，动画成为高效沟通工具，加速各方对复杂工法的理解。若您也希望为工程技术成果打造专业可视化方案，武汉大田影视文化公司将以丰富经验与精湛技术，为您定制高水准施工动画，让复杂工艺清晰可见，为工程建设与技术传播赋能。
