从图纸到顶推：一部动画如何“提前两年”走通江山港特大桥

——武汉大田影视详解甬金衢上高速TJ06标可视化解决方案

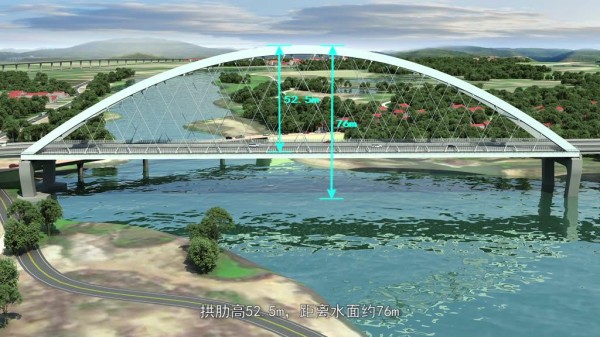

在甬金衢上高速全线控制性工程——江山港特大桥的图纸上，280米主跨、52.5米拱肋、495米顶推距离，只是一串冰冷的数字。但当这些数字落入真实的江山港河道、运营铁路与狭窄村路之间，便成了一连串“走一步看三步”的极限挑战。

武汉大田影视受项目承建方委托，以施工动画为媒介，在虚拟空间中完整跑通了这座“浙西第一拱”从桩基到落梁的全部工序。以下是我们的解题逻辑。

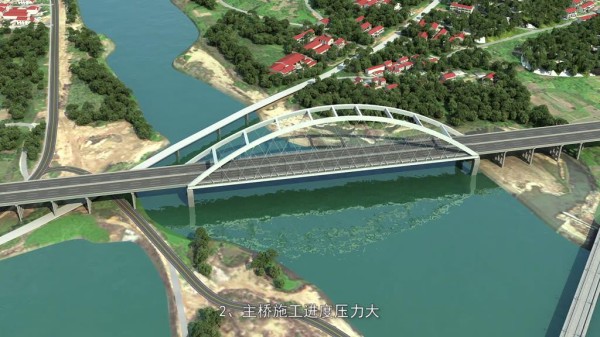

痛点一：枯水期8个月，水下作业如何“抢”而不乱？

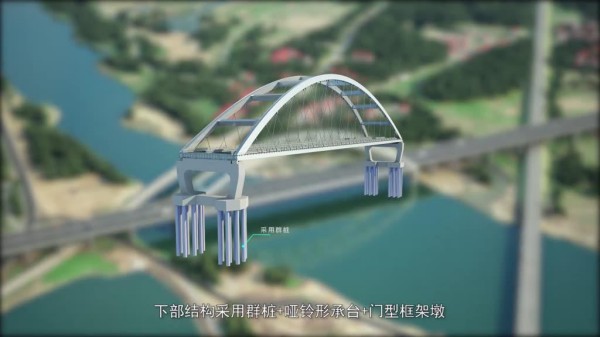

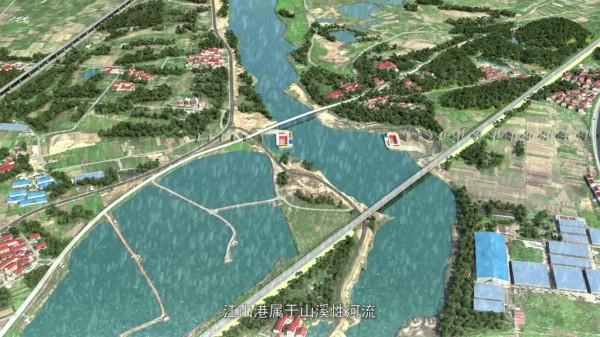

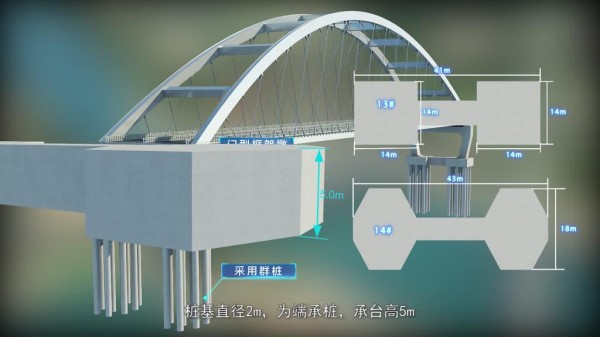

江山港汛期严禁占河，主墩下部结构必须在枯水期内完成。传统横道图难以直观呈现桩基、围堰、承台之间的空间与时间竞争。

我们在动画中采用分屏对比+进度条同步手法：左侧显示河道水位变化曲线，右侧逐日推进筑岛、旋挖钻成孔、钢板桩围堰施工。每个工序的开始与结束条件（水位回落至某标高、混凝土龄期达标）用动态标签实时提示。方案评审时，业主一句“水退人进，看得明白”便通过了。

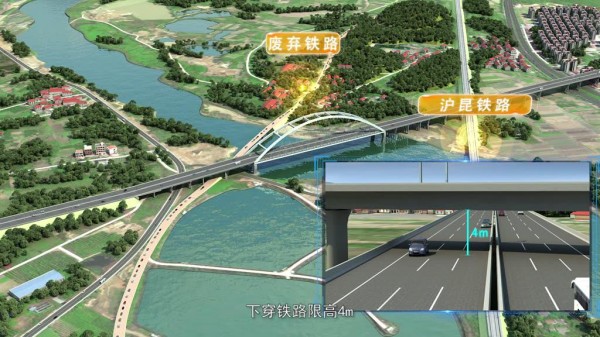

痛点二：下穿铁路限高4米，万吨钢箱如何“挤”进去？

大桥上跨沪昆铁路，而钢箱梁运输必须从一条限高仅4米的废弃铁路涵洞下穿过。运输方最初提供了三版路线，但始终无法让各方信服其安全性。

我们的做法是：激光扫描既有铁路涵洞实际轮廓，建立真实点云模型，再将钢箱运输车（含转向机构）以1:1比例置入。动画逐帧演示了车辆以极慢速度、特定角度偏转，使钢箱外轮廓与涵洞内壁保持15cm安全距离的过程。同时标注了每一次转向操作对应的驾驶指令。这套动画最终成为运输专项方案的核心附件，一次性通过专家论证。

痛点三：拱梁整体顶推495米，误差如何“控”在毫米级？

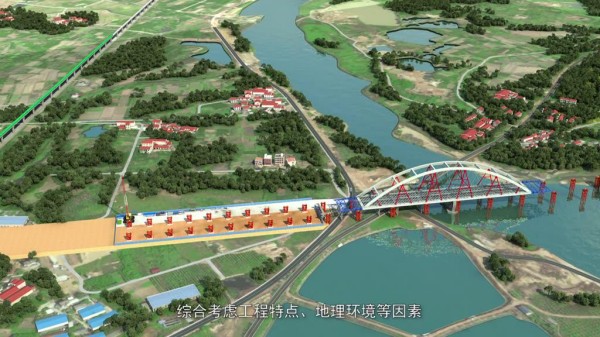

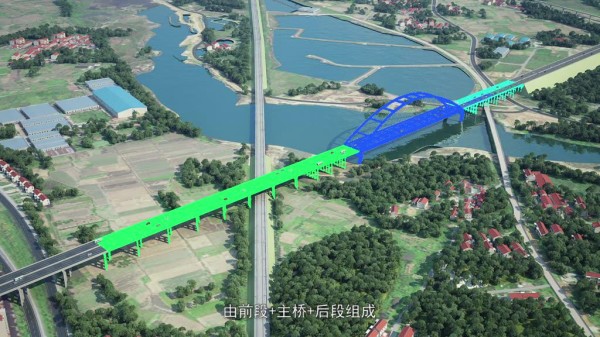

主桥采用“先梁后拱”工艺，在350米拼装区完成拱肋与钢梁的组合，再通过步履式千斤顶整体顶推至设计位置。最大跨距55米，顶推距离495米，拱肋高达52.5米——任何偏位都可能造成结构失稳。

我们在动画中做了两件事：

• 第一，分解顶推的13个节奏点（安装导梁→拼拱肋支架→立拱肋→拆支架→加临时A撑→顶推……），每个节奏点单独配以力学曲线（各支反力、水平偏位监测值）；

• 第二，将顶推过程压缩为20秒快进，再突然定格在某一帧，提问：“此时如果3号顶推器滞后5mm，会发生什么？”紧接着用红橙色云图展示应力集中区域。这种“预演风险”的手法，让施工班组在动手之前就有了空间感知。

动画的终点，是施工的起点

一部优秀的工程动画，不是汇报结束就封存的视频文件。在江山港特大桥项目中，我们的动画被用于：

• 技术方案专家评审（一次性通过）

• 班组安全技术交底（工人反映“比讲三遍都清楚”）

• 钢结构厂加工交底（明确节段划分与进场顺序）

• 业主月度观摩会（作为亮点展示）

甬金衢上高速建成后，将打通浙赣省际通道，深化四省边际区域协作。而江山港特大桥的每一米顶推、每一次吊索张拉，都将验证我们动画中预演过的轨迹。

武汉大田影视，用帧数定义工程精度。
